Solution pour les bâtiments de grande hauteur

Le déstratificateur d'air

Dans un atelier ou une salle de grande hauteur, l'air chaud monte et s'accumule sous la toiture, loin des occupants. Le déstratificateur le ramène vers le sol : le chauffage travaille moins pour le même confort, et l'opération est finançable par les CEE.

Étudier mon bâtiment Voir les aides

Industrie & tertiaireAteliers, halls, salles de sport

Chaleur récupéréeRabattue du plafond vers le sol

Prime CEEBAT-TH-142 & IND-BA-110

Déstratificateurs d'air suspendus sous la toiture d'un bâtiment de grande hauteur

≥ 5 mhauteur sous
plafond

0,2 m/svitesse d'air
max. au sol

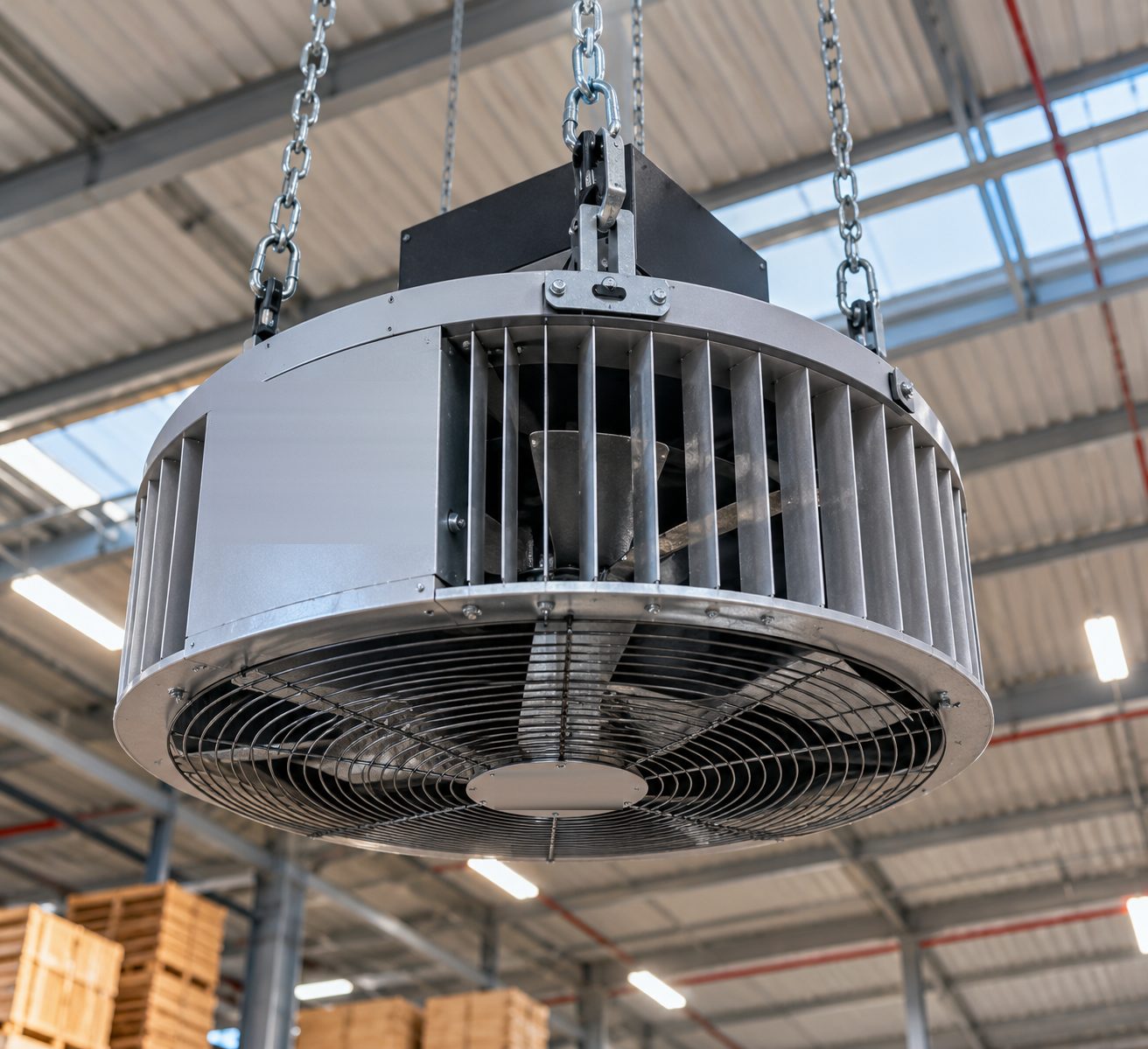

Déstratificateur d'air suspendu par chaînes sous une charpente métallique

Suspension sous toiture

Qu'est-ce que c'est ?

Remettre la chaleur là où l'on travaille

Dans un local de grande hauteur, l'air chaud produit par le chauffage monte naturellement et forme des couches de température : il fait chaud sous la toiture, frais au niveau du sol. Le chauffage fonctionne alors plus longtemps pour maintenir la consigne là où se trouvent les occupants, et la chaleur accumulée en hauteur est en grande partie perdue par la toiture.

Le déstratificateur d'air est un ventilateur suspendu en partie haute. Il aspire cet air chaud et le renvoie doucement vers le sol, sans produire de chaleur lui-même et indépendamment du système de chauffage. La température devient homogène sur toute la hauteur du local.

Cert'Eco Pro étudie votre bâtiment, fait réaliser la note de dimensionnement et le calepinage exigés par les fiches CEE, puis pilote l'installation.

Le principe en 4 étapes

Du plafond au sol, en continu

Un fonctionnement automatique, piloté par la température mesurée en partie haute du local.

Mesure en hauteur

Une sonde mesure la température de l'air entre l'appareil et la toiture, là où la chaleur s'accumule.

Aspiration

Lorsque la consigne est atteinte, l'appareil se met en marche et aspire l'air chaud en partie haute.

Rabattement

L'air est soufflé vers le sol à faible vitesse, sans courant d'air gênant pour les occupants.

Homogénéisation

La température s'équilibre entre le sol et le plafond, et le chauffage sollicité diminue.

Pour qui ?

Pensé pour les locaux chauffés de grande hauteur

Des locaux entièrement clos, chauffés, d'au moins cinq mètres sous plafond.

Ateliers & usines

Halls de production chauffés.

Salles de sport

Gymnases et équipements sportifs.

Halls & showrooms

Halls d'exposition et concessions.

Surfaces de vente

Magasins de grande hauteur.

Pourquoi le choisir

Les bénéfices du déstratificateur

Une solution simple à installer, qui valorise la chaleur déjà produite par votre chauffage.

Chauffage allégé

La chaleur accumulée sous la toiture est réutilisée : le système de chauffage est moins sollicité.

Confort au sol

Moins d'écart de température entre le plafond et la zone occupée, et fin de l'effet « pieds froids ».

Montée en température

Les locaux atteignent plus vite la température de consigne à la reprise d'activité.

Pilotage automatique

Un fonctionnement asservi à la température, avec thermostat et sélecteur de vitesse.

Fonctionnement discret

Des appareils conçus pour rester silencieux au niveau du sol.

Pose rapide

Des appareils suspendus sous la charpente, sans modifier le système de chauffage existant.

Nos équipements

Deux modèles selon la hauteur du local

Caractéristiques des appareils que nous installons. Le nombre et l'implantation sont fixés par la note de dimensionnement.

Caractéristique	Modèle 6 500 m³/h	Modèle 8 500 m³/h
Débit d'air nominal	6 500 m³/h	8 500 m³/h
Hauteur d'installation	3 à 10 m	3 à 15 m
Surface couverte par appareil	600 m²	800 m²
Vitesse d'air au sol (à 1 m)	0,2 m/s	0,2 m/s
Niveau sonore	< 42 dB(A) à 5 m · < 38 dB(A) à 10 m	< 44 dB(A) à 7 m · < 38 dB(A) à 15 m
Puissance du moteur	245 W	380 W
Alimentation	230 V / 50 Hz monophasée
Pilotage	Thermostat intégré (0 à 40 °C) et sélecteur 3 positions
Construction	Coque en métal galvanisé, moteur IP44, suspension par chaînes fournies

Cadre CEE

Les fiches BAT-TH-142 et IND-BA-110

La fiche BAT-TH-142 concerne les bâtiments tertiaires existants, la fiche IND-BA-110 les locaux industriels. Toutes deux s'appliquent aux opérations engagées avant le 1ᵉʳ août 2030 et posent des conditions strictes.

Un local clos, chauffé et haut

Le local est complètement clos et chauffé par un système convectif et/ou radiatif. En tertiaire, sa hauteur sous plafond ou sous faîtage est d'au moins cinq mètres.

Consigne de chauffage ≥ 15 °C

Des locaux exclus

Les entrepôts logistiques, les réserves, les entrepôts et les locaux de stockage sont exclus, tout comme les locaux dont la consigne de chauffage en occupation est inférieure à 15 °C.

Stockage non éligible

Des exigences techniques

Aspiration en partie haute, vitesse d'air d'au plus 0,2 m/s à un mètre du sol, bruit au sol strictement inférieur à 45 dB, et asservissement à une mesure de température en partie haute.

Brasseurs plafonniers exclus

Une note de dimensionnement

Un bureau d'études qualifié établit une note de dimensionnement et un calepinage, signés par le bénéficiaire. Le nombre d'appareils installés doit être cohérent avec ses préconisations.

Obligatoire avant travaux

BAT-TH-142 (tertiaire) : montants unitaires en kWh cumac par kW de chauffage
Zone climatique	Chauffage convectif	Chauffage radiatif
H1	3 900	1 400
H2	4 500	1 600
H3	4 600	1 600

Volume de certificats = montant unitaire × puissance nominale du système de chauffage du local déstratifié (kW). Aérothermes, rooftops ou générateurs d'air chaud relèvent du chauffage convectif ; tubes, panneaux radiants ou planchers chauffants du chauffage radiatif. Lorsqu'un local combine les deux, les montants se cumulent. Durée de vie conventionnelle : 15 ans. Les montants de la fiche IND-BA-110 sont étudiés au cas par cas.

Financement

Les aides mobilisables

En tant que partenaire CEE, nous montons le dossier de prime et coordonnons la note de dimensionnement exigée par les fiches.

Certificats CEE

Une prime versée par les fournisseurs d'énergie, sans condition de revenus, calculée selon la puissance de chauffage du local et la zone climatique.

Tertiaire & industrie

Deux fiches distinctes selon l'activité du bâtiment : BAT-TH-142 pour le tertiaire, IND-BA-110 pour l'industrie.

Cumul des aides

Les CEE sont en principe cumulables avec d'autres aides publiques, sous réserve des règles propres à chaque dispositif.

Un investissement allégé par les CEE*La prime peut couvrir une part importante du coût de l'installation. *Selon la puissance de chauffage, sa nature, la zone climatique et les critères d'éligibilité.

Questions fréquentes

Vos questions sur le déstratificateur

Mon entrepôt est-il éligible ?

Non : les entrepôts logistiques, réserves et locaux de stockage sont exclus des deux fiches CEE. Les ateliers de production, salles de sport, halls d'exposition ou surfaces de vente chauffés peuvent en revanche être éligibles.

Quelle hauteur faut-il sous plafond ?

En tertiaire, la fiche BAT-TH-142 exige une hauteur sous plafond ou sous faîtage d'au moins cinq mètres. Nous vérifions ce point, ainsi que la nature du chauffage, dès la première visite.

Un ventilateur de plafond classique suffit-il ?

Non. Les brasseurs d'air plafonniers sont explicitement exclus. Le système doit être asservi à une mesure de température en partie haute et respecter des limites de vitesse d'air et de bruit au sol.

Comment est calculée la prime ?

En tertiaire, le volume de certificats est égal au montant unitaire de votre zone climatique multiplié par la puissance nominale du chauffage du local, avec un barème différent pour le chauffage convectif et le chauffage radiatif.

Qui réalise la note de dimensionnement ?

Un professionnel ou un bureau d'études qualifié. La note précise notamment la hauteur, le volume, le chauffage, la consigne de température et l'implantation des appareils. Elle est signée par le bénéficiaire. Nous l'organisons pour vous.

Notre accompagnement

Un interlocuteur unique, de l'étude à la mise en service

Une déstratification efficace repose sur un bon dimensionnement. Nous prenons tout en charge : visite, note de dimensionnement, dossier CEE et installation.

Conseiller Cert'Eco Pro accompagnant un client

Visite & dimensionnement

Relevé de la hauteur, du volume et du chauffage du local, puis note de dimensionnement et calepinage par un bureau d'études qualifié.

Montage du dossier

Vérification de l'éligibilité du local, constitution et dépôt du dossier CEE pour votre compte.

Installation par des professionnels

Pose et raccordement des appareils selon le calepinage, avec réglage de l'asservissement en température.

Contrôle de l'installation

Votre installation est vérifiée par un bureau de contrôle indépendant : un vrai gage de sécurité pour le bénéficiaire.

Réception de la prime énergie

Versement de la prime après validation de votre dossier complet.
